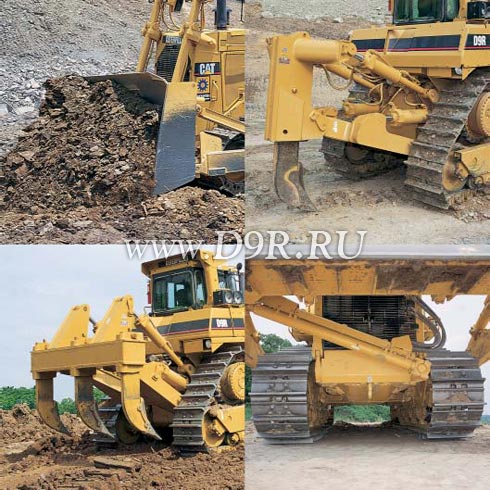

Навесное оборудование бульдозера Cat D9R

Многообразие предлагаемых навесных орудий обеспечивает значительную гибкость в переоснастке машины для выполнения самых различных работ.

Бульдозерные отвалы

Универсальный (U) и полууниверсальный (SU) отвалы позволяют в полной мере использовать всю мощность, которую в состоянии развивать трактор Cat D9R.

Универсальный отвал характеризуется большей вместимостью при меньших потерях материала при его перемещении.

Полууниверсальный отвал предназначен для применения в тяжелых условиях, при работе с материалами высокой плотности, когда способность к заглублению приобретает преимущественное значение по сравнению с вместимостью отвала.

Двойной перекос отвала

Наличие системы двойного перекоса (устанавливается по специальному заказу) позволяет оператору лучше управлять работой отвала.

• Данная функция дает возможность оператору оптимизировать угол наклона отвала для каждого из этапов рабочего цикла.
• При работе в режиме двойного перекоса достигаются большие углы наклона отвала.
• В то же время режим одинарного перекоса позволяет развивать наивысшее усилие отрыва.

Управление одним рычагом

Всего один рычаг обеспечивает управление всеми движениями отвала, включая устанавливаемую по специальному заказу функцию двойного перекоса.

Режущие кромки

Режущие кромки выполнены из стали DH-2, а боковые резцы — из стали DH-3, с тем чтобы увеличить срок службы кромки, в особенности при работе с плотными материалами.

Брус-стабилизатор

Позволяет разместить отвал ближе к машине для достижения большей точности и лучшей управляемости при перемещении материала.

Конструкция бруса обеспечивает жесткую фиксацию в поперечном направлении и улучшает положение штоков цилиндров для приложения постоянного усилия на режущие кромки отвала независимо от высоты, на которую он поднят.

Орудия для земляных работ

Фирма Caterpillar предлагает большое разнообразие орудий для выполнения различных земляных работ.

Рыхлители

Трактор Caterpillar D9R может поставляться как с одностоечным, так и с многостоечным рыхлителем.

Данный вариант машины оборудован топливным баком с углублением для лучшего обзора в направлении рабочего орудия.

Одностоечный рыхлитель

Лучший выбор для тяжелых условий работы, таких как вечная мерзлота или скальный грунт, требующих больших усилий при заглублении рыхлителя.

Оператор может регулировать заглубление стойки из кабины, не вставая с сиденья, при помощи устанавливаемого по заказу гидравлического съёмника пальца стойки рыхлителя.

• Смотровое отверстие в раме одностоечного рыхлителя имеет большие размеры, благодаря чему достигается лучший обзор наконечника зуба рыхлителя.
• Узкая рама рыхлителя обеспечивает лучший задний обзор.
• В раме рыхлителя использованы литые распорки, прошедшие термическую обработку, что обеспечивает увеличение срока службы кармана стойки, а также её более надежную фиксацию.
• Используется одна большая цельная стойка.
• Предлагается также конфигурация орудия для более глубокого рыхления.

Многостоечный рыхлитель

В зависимости от характера работ и разрыхляемой породы возможно применение одной, двух или трёх стоек рыхлителя.

Гидравлическая система

Позволяет регулировать гидравлическую мощность, передаваемую рабочему орудию, повышая эффективность работы как оператора, так и машины.

Гидравлическая система, автоматически настраивающаяся под нагрузку

В гидравлической системе предусмотрен контур обратной связи от клапана рабочей гидравлики к насосу рабочей гидролинии.

Это позволяет отслеживать потребность в гидравлической мощности при работе с отвалом или рыхлителем.

Только необходимая мощность для работы отвала или рыхлителя

Во время манипуляций при работе с отвалом или рыхлителем подача насоса увеличивается или уменьшается, обеспечивая только необходимую для выполняемых работ мощность.

Большее тяговое усилие

Меньшая подача насоса позволяет соответственно уменьшить долю мощности двигателя, направляемую на работу гидравлической системы, в результате чего возрастает тяговое усилие, которое может быть использовано для повышения производительности машины.
