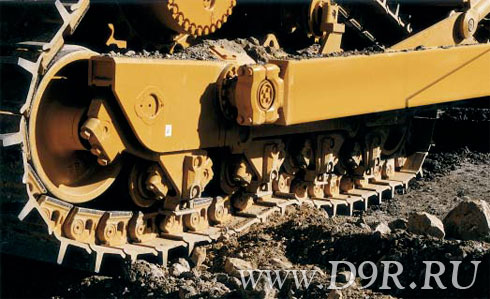

Ходовая часть бульдозера Cat D9R

Высокорасположенные ведущие звёздочки машины обеспечивают лучшую балансировку машины и продлевают срок службы элементов ходовой части.

Подвеска тележки

Компенсирует неровности рельефа поверхности, обеспечивая более полный контакт гусеничной ленты с грунтом, особенно с мёрзлым и со скальной породой.

Как результат — лучше сцепление с грунтом, меньше пробуксовка, лучше балансировка машины и плавнее её ход.

Торцовые пальцы балансирного бруса

Заполнены маслом.

Катки и направляющие колеса

Особенность данных узлов — двухконусные уплотнения. В колпаках направляющих колёс имеется теперь дополнительный третий болт.

Рамы опорных катков

Опорные катки и рамы стали массивнее, форма их поверхности оптимизирована, вследствие этого снизился их износ и увеличился срок службы.

Торцовые стопорные запрессованные кольца гусеничных звеньев

Торцовые кольца препятствуют боковому люфту пальца (PPR) и обеспечивают отличное прилегание уплотнений из эластичной резины, сохраняющей свои свойства в широком диапазоне температур.

Такая конструкция гусеничных лент является стандартной для бульдозеров Cat D9R.

Защитные ограждения направляющих колес (устанавливаются по заказу)

Способствуют увеличению срока службы ходовой части.

Конструкция ходовой части с упругой подвеской

Обеспечивает частичное поглощение ударных нагрузок, уменьшая их воздействие на ходовую часть.

При движении, например, по неровной скальной или мёрзлой поверхности может поглощаться до 50 % ударных нагрузок.

Высокорасположенные ведущие звёздочки

При таком размещении ведущих звёздочек ударные нагрузки от рабочего орудия передаются непосредственно на основную раму машины, что позволяет ведущим звёздочкам, бортовым редукторам, осям, а также элементам системы управления поворотом и торможением функционировать в обычном режиме, не подвергаясь воздействию избыточных нагрузок.

Вследствие этого бульдозеры Caterpillar выполняют более тяжёлую работу при большей долговечности по сравнению с машинами, производимыми конкурирующими фирмами. К тому же новая конструкция сегмента зацепления ведущей звёздочки и материал, из которого они изготовлены, обеспечивают увеличение срока службы как самого сегмента, так и втулок звеньев.
