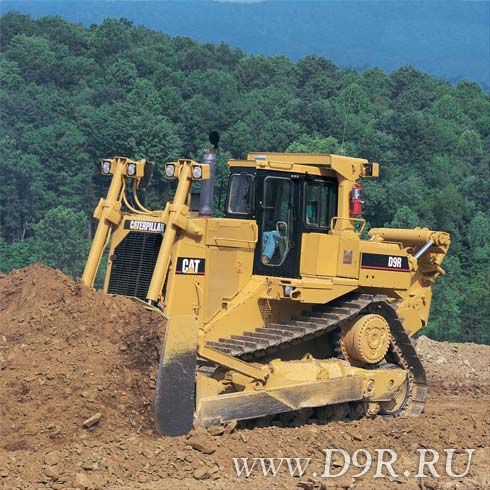

Несущая конструкция бульдозера Cat D9R

Разработана и изготовлена из расчёта самых тяжелых условий эксплуатации.

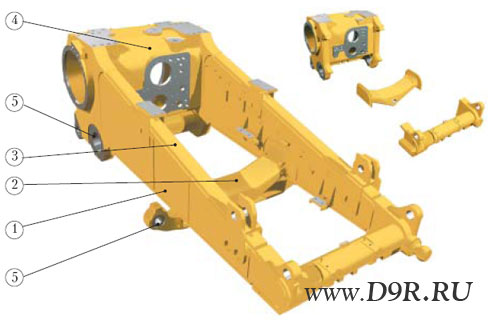

Основная рама. Предназначена для поглощения значительных ударных нагрузок и скручивающих усилий.

1. Лонжероны коробчатого сечения обеспечивают надежную соосность всех компонентов.

2. Мощные стальные отливки придают дополнительную прочность основной раме, седлу балансирного бруса, передней поперечине и цапфе стабилизатора отвала.

3. Цельнокатаные верхние и нижние лонжероны не подвергаются механической обработке или сварке, что придает основной раме дополнительную прочность.

4. Высокое расположение бортовых редукторов на основной раме предохраняет их от ударных нагрузок, абразивного воздействия и загрязнения в результате контакта с землей.

5. Ось катковых рам и балансирный брус обеспечивают параллельность рам опорных катков.

Конструкция бруса-стабилизатора предусматривает близкое к машине расположение отвала, что улучшает управление отвалом и нагрузкой при перемещении материала.

Брус-стабилизатор обеспечивает поперечную устойчивость и лучшее расположение гидроцилиндров, дающее равномерную силу отрыва независимо от высоты подъема отвала.
