Технические характеристики бульдозера Cat D9R

Двигатель 3408E HEUI

Номинальные значения при 1800 об/мин		кВт	л.с.
Полная мощность		474
Мощность на маховике	cогласно ISO 9249	306	410
	согласно EEC 80/1269	306	410

Диаметр расточки цилиндра, мм	137
Ход поршня, мм	152
Рабочий объем, л	18

Примечания:

• Указанная мощность на маховике соответствует мощности, развиваемой двигателем, оборудованным вентилятором, воздухоочистителем, глушителем и генератором переменного тока.
• При работе на высоте до 2286 м над уровнем моря необходимость в дефорсировании двигателя отсутствует. На высоте свыше 2286 м дефорсирование двигателя происходит автоматически.

Гидравлическая система

Контур управления поворотом		насос поршневого типа с шестеренным приводом от маховика (устанавливается по специальному заказу)
Подача при 1900 об/мин и 26000 кПа, л/мин		374
Давление открытия предохранительного клапана контура управления поворотом, кПа		40500
Контур рабочего орудия		насос поршневого типа с шестеренным приводом от маховика
Подача при 1900 об/мин и 6895 кПа, л/мин		235
Цилиндр наклона	Расход масла со стороны штоковой полости, л/мин	137
	Расход масла со стороны поршневой полости, л/мин	167
Давление открытия предохранительных клапанов	Контур бульдозерного отвала, кПа	26200
	Контур цилиндра наклона, кПа	19300
	Контур подъема рыхлителя, кПа	26200
	Контур опускания рыхлителя, кПа	26200
Вместимость масляного бака гидравлической системы, л		77

Коробка передач

Передний ход
Первая передача, км/ч	3,9
Вторая передача, км/ч	6,8
Третья передача, км/ч	11,9
Задний ход
Первая передача, км/ч	4,8
Вторая передача, км/ч	8,4
Третья передача, км/ч	14,7

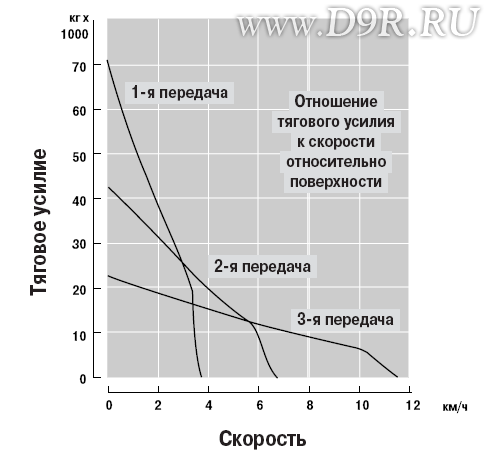

Переключение передач под нагрузкой при использовании стандартной системы управления поворотом и торможением (т.е. с бортовыми фрикционами и тормозами поворота):

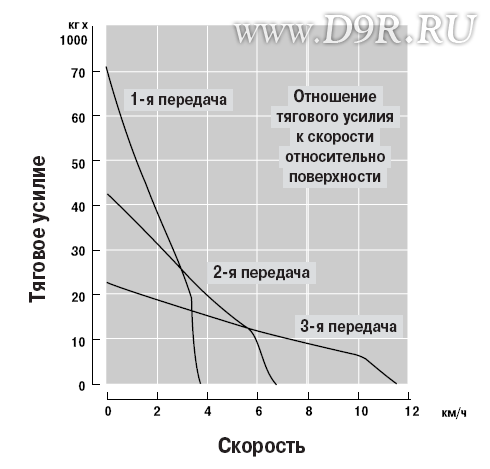

Переключение передач под нагрузкой при использовании дифференциальной системы управления поворотом и торможением:

Ходовая часть

Шаг, мм	240
Количество башмаков на каждой из сторон, шт.	43
Тип башмака	для тяжелых условий
Длина части гусеничной ленты, прилегающей к грунту, мм	3474
Площадь контакта с грунтом, м2	4,24
Ширина колеи, мм	2250
Ширина башмака, мм	610
Высота грунтозацепа, мм	84
Дорожный просвет, м	0,507

Заправочные ёмкости

Топливный бак, л	908
Система охлаждения, л	130
Картер двигателя, л	46
Силовая передача, л	164
Бортовые редукторы (каждый), л	15
Рамы опорных катков (каждая), л	45
Отсек оси качания рам опорных катков, л	30
Гидравлическая система рабочего орудия (только бак), л	77

Масса

Эксплуатационная масса, кг	48784
Отгрузочная масса, кг	36154

Примечания:

• Эксплуатационная масса включает устройство управления поворотом с бортовыми фрикционами и тормозами, смазочные материалы, охлаждающую жидкость, полную заправку топливного бака, гидравлическую систему управления с рабочей жидкостью, сигнал заднего хода, ремни безопасности, осветительные приборы, устройство предупреждения о заднем ходе, переднее буксирное устройство, башмаки шириной 610 мм для тяжелых условий эксплуатации, а также оборудование, поставляемое по специальному заказу (бульдозерный отвал 9SU, одностоечный рыхлитель, кабину типа ROPS/FOPS), и оператора.
• Отгрузочная масса включает устройство управления поворотом с бортовыми фрикционами и тормозами, смазочные материалы, охлаждающую жидкость, 20 % топлива и навес типа ROPS.

Тормоза

Отвечают требованиям стандарта SAE J1026 APR90.

• Тормоза одновременно приводятся в действие на обеих гусеничных лентах нажатием одной педали, обеспечивая быстрое торможение.
• Стояночный тормоз включается рычагом блокировки коробки передач.

Характеристики лебёдки

Лебёдка PA110VS (производства фирмы Paccar) с гидравлическим приводом (регулируемой частоты вращения).

Масса*, кг		3705
Увеличение длины трактора**, мм		559
Ширина корпуса лебёдки, мм		1171
Диаметр фланца, мм		610
Ширина барабана, мм		337
Максимальная вместимость по тросу, м	24 мм	127
	29 мм	84
	32 мм	58
Вместимость системы смазки, л		15

* Включая противовес.

** Если измерять от конца грунтозацепа.

Герметизированные и смазанные гусеничные звенья

Принудительное крепление пальца (PPR) стопорными кольцами для дополнительной защиты уплотнений гусеничной ленты при повышенных ударных нагрузках.

Шаг, мм	240
Количество башмаков на каждой из сторон, шт.	43
Тип башмака	для тяжёлых условий
Ширина башмака, мм	610
Длина части гусеничной ленты, прилегающей к грунту, мм	3474
Площадь пятна контакта с грунтом, м2	4,24
Высота грунтозацепа (от грунта до поверхности башмака), мм	84
Дорожный просвет, мм	507
Ширина колеи, мм	2250

Особенности:

• Наличие смазки снижает износ внутренней части втулки.
• Стандартным оборудованием являются гидравлические натяжители гусеничных лент, защитные ограждения гусеничных лент и двухсекционные стяжные звенья.

Кабина оператора

Кабина Caterpillar устанавливается по специальному заказу; стандартной является конструкция защиты оператора при опрокидывании машин (ROPS).

Особенности:

• При закрытых дверях и окнах отвечает требованиям OSHA и MSHA по ограничению воздействия на оператора шумов, согласно ANSI/SAE J1166 JUL 87.
• Конструкция ROPS удовлетворяет требования стандартов ISO 3471-1 1986; ISO 3471-1 1994.
• Отвечает также требованиям, предъявляемым к конструкциям для защиты от падающих сверху предметов (FOPS), приведенным в стандарте ISO 3449 1992 Level II.

При правильной установке и обслуживании и при выполнении проверки с закрытыми дверями и окнами, согласно ANSI/SAE J1166 MAY 99, кабина, предлагаемая фирмой Caterpillar, соответствует требованиям, предъявляемым OSHA и MSHA по ограничению воздействия на оператора шумов.

Уровень звукового давления на сидящего в кабине оператора оставляет не более 80 дБ(А) при измерении согласно ISO 6394 и 82 дБ(А) при измерении по методике ISO 6396.
