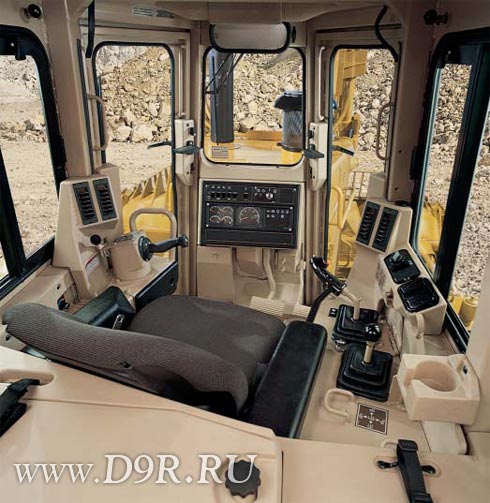

Рабочее место оператора бульдозера Cat D9R

Рабочее место оператора бульдозера D9R сконструировано исходя из обеспечения максимально возможного комфорта при исключительном удобстве работы.

Система контроля, разработанная фирмой Caterpillar

Постоянно информирует оператора о текущем состоянии систем машины, а также регистрирует в памяти повышенные и пониженные показания приборов для диагностики и управления работой ходовой части.

Система контроля включает в себя стрелочные указатели температуры охлаждающей жидкости двигателя, масла гидравлической системы и масла силовой передачи, а также уровня топлива в баке.

Система оборудована предупредительными индикаторами, позволяющими контролировать давление масла в двигателе, температуру впускного коллектора, наличие потока охлаждающей жидкости, состояние электрической системы и масляного фильтра трансмиссии, а также индикатором потребности воздушного фильтра в обслуживании, предупредительным световым сигналом неисправности двигателя и индикатором фильтра системы управления поворотом и торможением (только при наличии дифференциального управления поворотом и торможением).

Предусмотрены также устройства отображения показаний тахометра в цифровом и аналоговом виде.

Комфортабельность при работе

Кабина, монтируемая на изолирующих опорах, обеспечивает пониженный уровень вибрации и шума — 84 дБ(А).

В кабине проложена проводка на 12 или 24 В, ведущая к нише для установки радиоприемника, предусмотренной во внутренней обшивке крыши кабины.

Органы управления, не требующие приложения значительных усилий

Удобно размещены и легко доступны, что позволяет надёжно и точно маневрировать машиной при меньшей утомляемости оператора.

Сиденье повышенной комфортности Caterpillar

Сиденье новой серии, характеризующееся повышенной комфортностью, полностью регулируемое.

Подушки сиденья и спинки выполнены более толстыми и имеют конструкцию, обеспечивающую снижение давления на нижнюю часть спины и бедра, не стесняя при этом движения рук и ног.

Управление посредством бортовых фрикционов и тормозов

Бульдозеры CAT D9R оборудованы рычагами, позволяющими осуществлять как выключение бортовых фрикционов, так и торможение каждой из гусеничных лент.

Изменение направления и скорости движения обеспечивается одной рукоятью управления коробкой передач.

Беспрепятственный круговой обзор

Скошенный капот машины и топливный бак с углублением не препятствуют переднему и заднему обзору с сиденья оператора.

Заднее окно обеспечивает оператору обзор наконечника зуба рыхлителя, а широкие цельные дверные окна позволяют видеть ему всё, что происходит по бакам, в том числе и в непосредственной близости от машины, без изменения его положения в кресле.

Кулисный переключатель

При помощи кулисного переключателя и педали деселератора осуществляется управление частотой вращения двигателя. Включение высоких или низких оборотов холостого хода производится при этом лёгким касанием пальца.

Ограничители рычага управления рабочим оборудованием

Находясь в состоянии зацепления, ограничители препятствуют непреднамеренному перемещению рычага управления рабочим оборудованием.

Эти ограничители могут запираться на стандартные замки фирмы Caterpillar.

Внутреннее и внешнее оборудование кабины бульдозера Cat D9R

Элементы внутреннего и внешнего оборудования кабины включают в себя:

• Прерывисто работающие стеклоочистители ветрового стекла;
• Электрическую розетку на 12 В;
• Небольшое отделение под сиденьем для хранения аптечки и т.п.;
• Ручки для открывания дверей изнутри;
• Крепление коробки для завтрака;
• Держатель для стакана;
• Пепельницу;
• Стандартный преобразователь с 24 на 12 В;
• Штепсельную розетку за сиденьем;
• Расположенный по периметру кабины внутренний карниз c нишей для установки радиоприёмника, громкоговорителя и антенны.
