Делитель крутящего момента бульдозера Cat D9R

Делитель крутящего момента, примененный на бульдозере Cat D9R, позволяет эффективно использовать преимущества, предоставляемые силовой передачей с прямым приводом, сохраняя все дополнительные возможности, обеспечиваемые приводом с гидротрансформатором.

Принцип действия делителя крутящего момента

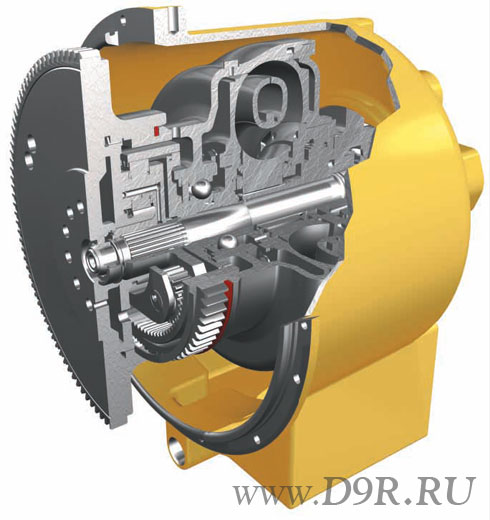

Делитель крутящего момента представляет собой усовершенствованный одноступенчатый гидротрансформатор с планетарной передачей.

75 % развиваемого двигателем крутящего момента передаются через гидротрансформатор, а остальные 25 % — через планетарную передачу непосредственно на ведущий вал, что увеличивает КПД силовой передачи, а также повышает крутящий момент.

Новый гидротрансформатор обеспечивает повышенную эффективность и более широкий диапазон возможностей при перемещении материала на второй передаче и загрузке скреперов толканием материала.

Эффективность в эксплуатации и надёжность передачи

Гидротрансформатор защищает передачу от резких, скачкообразных изменений крутящего момента и вибраций.

Статор свободного хода

Повышает эффективность работы делителя крутящего момента. Если машина работает с незначительными нагрузками, то, в целях достижения максимальной эффективности, вращение статора допускается.

В результате выделяется меньше тепла и обеспечивается сокращение расхода топлива.

Преимущества делителя крутящего момента

Применяемые фирмой Caterpillar на тяжёлых гусеничных бульдозерах делители крутящего момента обладают следующими преимуществами:

• Высокой надёжностью;
• Проверенной на практике конструкцией;
• Низким динамическим крутящим моментом;
• Надежностью планетарной передачи, позволяющей оператору эффективнее управлять машиной;
• Элементы силовой передачи сконструированы таким образом, чтобы обеспечивать реализацию всей мощности двигателя;
• Значительным увеличением крутящего момента при перемещении тяжёлых грузов.

Приподнятые бортовые редукторы

Такое размещение позволяет надежно изолировать бортовые редукторы от воздействия грунта и, соответственно, исключить ударные нагрузки, что увеличивает срок службы силовой передачи.

• Приводные шестерни с зубьями эвольвентной формы способствуют плавному и бесшумному выполнению работ и меньшему износу.
• Смазка разбрызгиванием и двухконусные уплотнения увеличивают срок службы машины.
