Усовершенствованная модульная система охлаждения (AMOCS) бульдозера Cat D9R

Система AMOCS — исключительно удачная двухпоточная система охлаждения с увеличенной площадью поверхности теплоотдачи, обладающая существенно большей охлаждающей способностью по сравнению с обычными системами.

Отдельный контур охладителя наддувочного воздуха

Основными особенностями усовершенствованного модульного радиатора системы охлаждения являются независимый контур радиатора, водяной насос, обдувочный вентилятор с изменяемой частотой вращения, а также расположенный на доступной с поверхности грунта высоте указатель уровня охлаждающей жидкости.

Двухпоточная система охлаждения

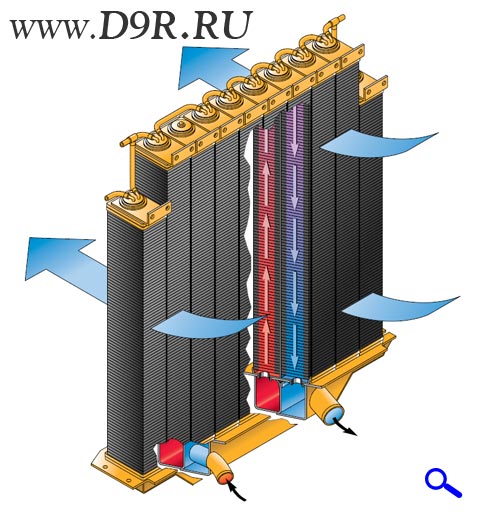

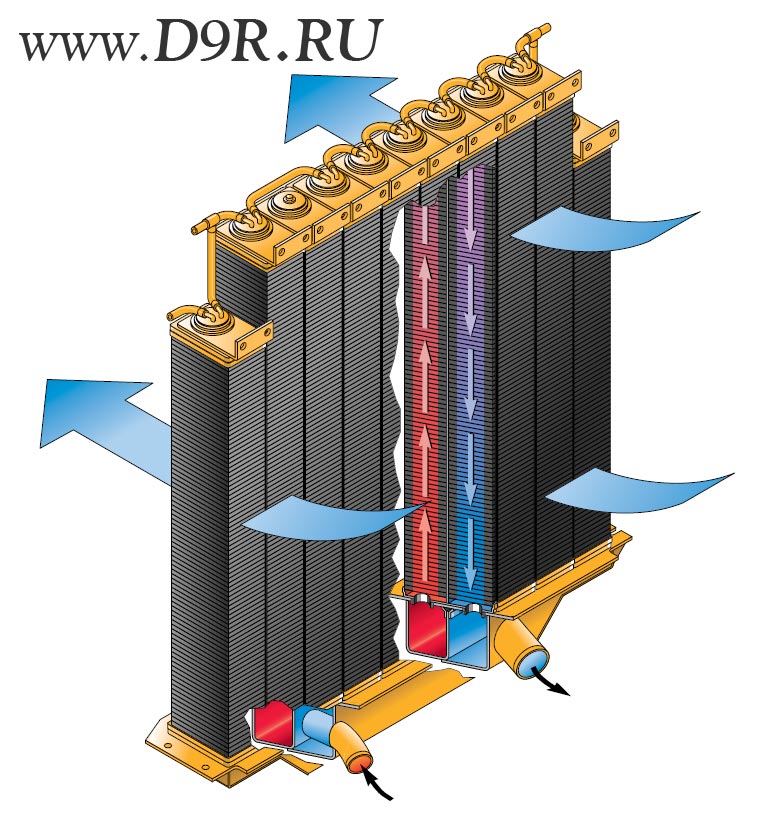

Охлаждающая жидкость циркулирует в системе, поднимаясь из разделенного на две секции нижнего бака через одну сторону радиатора и опускаясь обратно в нижний бак через другую сторону радиатора.

Модульная конструкция радиатора

Радиатор состоит из соединенных последовательно трубками независимых друг от друга охлаждающих блоков. Основания этих блоков подсоединены к расположенному внизу двухсекционному баку.

Такая конструкция радиатора позволяет обойтись без верхнего бака. В отличие от обычных цельных радиаторов, при замене каких-либо элементов не требуется демонтировать весь радиатор.

• Поскольку плотность размещения ребер радиатора меньше обычной — всего 3 стальных ребра на сантиметр, вероятность их засорения существенно снижается.
• Сердцевина каждого из охлаждающих элементов выполнена в виде конструкции из латунных трубок, что обеспечивает повышенную надежность системы.

Удобство технического обслуживания

Систему AMOCS можно обслуживать, не наклоняя защитную решетку радиатора.

• Каждый из модулей радиатора может быть заменен без снятия всего радиатора, что позволяет уменьшить издержки и существенно ускорить выполнение ремонтных работ.

Защита от утечек

Чтобы исключить возможность возникновения утечек охлаждающей жидкости, латунные трубки сердцевины приварены к большому коллектору значительной толщины, что, несомненно, усилило соединение на участке трубка — коллектор.

Если условия эксплуатации машины позволяют предполагать наличие в воздухе взвешенных абразивных частиц, то, во избежание повреждения радиатора, рекомендуется использовать специальное дополнительное приспособление — так называемую пескоструйную решетку.
